Najprostszy wyświetlacz CA80.

  Jak już wspominałem, najlepiej wygląda wyświetlacz VFD. Niestety jest trochę kłopotliwy w użyciu, bo potrzebuje dodatkowe napięcie około 25 woltów i dużo elementów sterujących. Poza tym należy się z nim delikatnie obchodzić, bo jest szklany.

Zróbmy więc na początek coś znacznie łatwiejszego, ale wyglądającego równie dobrze. W pierwszej wersji CA80  stosowane były różne wyświetlacze - od kalkulatorowego CQYP95 (CEMI) przez większe zarówno ze wspólną katodą jak i anodą. Nie musimy używać zabytków. Dlatego pomyślałem o jak największym uproszczeniu układu. Zacząłem od dekodowania wyświetlanej cyfry - tak jak w oryginale 74145. Najłatwiej wtedy segmenty zapalać tranzystorami pnp. Aż się prosi użycie LED ze wspólną katodą. A gdyby znaleźć układ scalony z takimi tranzystorami? Niestety nie słyszałem o czymś takim... Znalazłem jednak w sieci przykład użycia trójstanowych buforów CMOS (74HC244) do zapalania zwykłych LED-ów. Wyjście takiej bramki ma tranzystory w układzie push-pull. Interesuje nas tylko ten podciągający do +5V, bo drugi nie będzie nam przeszkadzał (prawa Kirchhoffa).

  Dzięki takiemu zabiegowi zamiast ośmiu tranzystorów i ośmiu rezystorów mamy tylko jeden scalak!

Uparłem się, żeby LED-y były zielone i okazało się, że bardzo trudno takie znaleźć... Króluje wspólna anoda. Wreszcie znalazłem odpowiednie i zaprojektowałem płytkę. Najpierw użyłem rezystorów THT, przez co płytka wyszła dosyć duża. Za to możliwy był montaż dwóch rozmiarów wyświetlaczy bez żadnych przeróbek.

Płytka z mniejszymi cyframi ma obcięte boki.



Zamówiłem też czerwone w Polsce, żeby przeprowadzić testy. Okazało się, że nie o wszystkim pomyślałem, a płytki były już w drodze...

Napis "CA80" zanegowany...

Na szczęście 74HC240 ma identycznie rozmieszczone wyprowadzenia! Obyło się bez większych strat.

Udane testy.

Później jednak zdecydowałem się na elementy SMD, dzięki czemu wszystko oprócz LED-ów mogło znaleźć się pod płytką. Niestety kosztem uniwersalności - pozostały tylko duże cyfry. Czyż nie wyglądają imponująco?

Spód zmontowanej płytki.

W obudowie Elwro330.

Dokumentacja na GitHubie. (jeszcze nie gotowa)

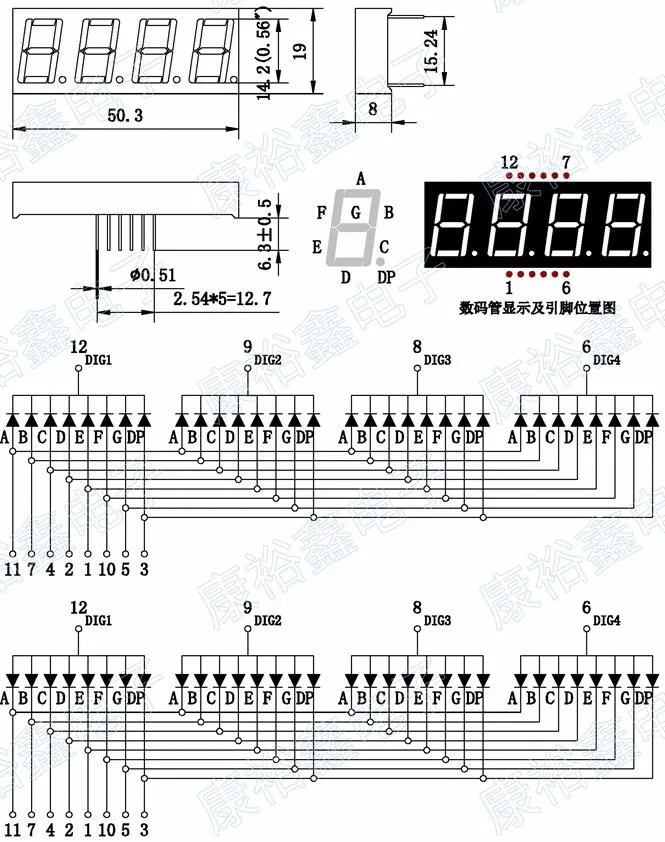

          Wyświetlacze pasujące do tej płytki muszą być ze wspólną katodą. Można wybrać różne kolory, które są dostępne na Aliexpress.

Artykuł na microgeek.
